自來水廠的PLC自動化控制系統是一種高效、可靠的自動化控制系統，能夠?qū)崿F(xiàn)水處理過程的自動化控制，主要由PLC控制柜、液位計、流量計、壓力變送器等組成，能夠?qū)崿F(xiàn)水的凈化、消毒、流量控制等功能。通過PLC控制柜，可以實現對整個水處理流程的自動化控制，保證水質安全可靠，還可以根據實際需要對各個設備進行遠程監控和控制，提高管理效率，是一種高效、可靠的自動化控制系統，能夠提高水處理效率和質量，降低管理成本，是自來水廠現代化管理的必要手段。

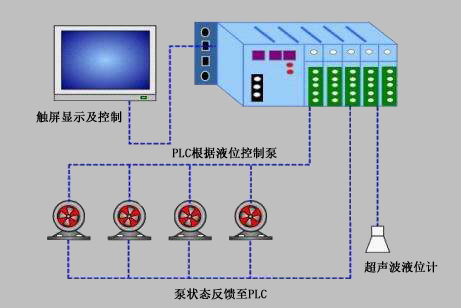

自來水廠安裝好相應的控制單元后，正確安排系統安裝調試是保證高效、高質量安裝調試任務的關鍵，現場檢查和進一步修改后的整個程序如圖所示。

1、技術準備前

在系統安裝調試前做好的技術準備越多，安裝調試就越順利。 最初的技術準備工作包括:

（1）熟悉電腦技術的隨機數據，原始數據，深入了解它的性能，功能和各種操作要求，并制定操作程序。

（2）深入學習了解學生設計進行數據，系統發展過程，特別是各種社會生產設備的過程管理控制能力要求我們應該有一個國家全面的了解，在此基礎上，根據子系統繪制過程流程。

（3）熟悉各種工藝設備，尤其是設備的每個控制和電源接線圖，并與實際對象進行比較，并糾正錯誤的性能，設計和安裝找到。

2、PLC商檢

商品檢驗由A和B雙方共同進行的。設備及備件、技術資料、類型、數量和規格的其他配件應該承認，按性能驗證。

3、調試

（1）PLC安裝和打開金屬支架，每個工作站的輸入和輸出控制模塊通過固定資產在其上，并且站點可以根據需要安裝概要與主機，編程器，打印機等連接，并且接線是正確的。電源電平與PLC電壓選擇一個匹配后，根據我國啟動程序發送電源，加載信息系統資源配置磁帶，確認管理系統優化配置，加載編程器加載磁帶，編程磁帶等，根據實際操作程序打開系統。進行分析各種方法操作能力測試。

（2）輸入工作計劃

（3）模擬I / O輸入和輸出的目的，檢查和修改該步驟的程序輸入是驗證工作程序的正確性。程序邏輯與的設計過程控制設備的要求的過程中互鎖的關系表示。
